Обзор и тестирование блока питания Cooler Master MWE Bronze 700W в сравнении с Cooler Master MWE 750 WHITE

Сегодня у меня на обзоре практически полная копия MWE 750 WHITE, рассмотренного мною ранее, но с сертификатом 80 PLUS Bronze. В чем же у них разница? А если её нет, то зачем платить больше? Неужели только за больший гарантийный срок.

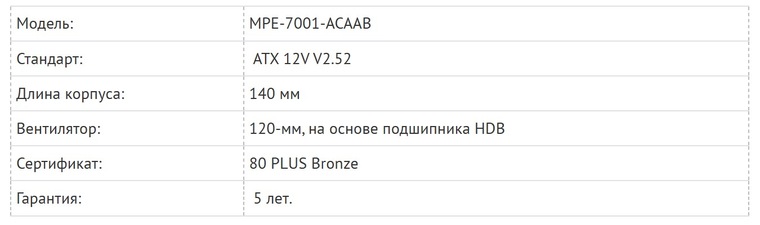

Технические характеристики

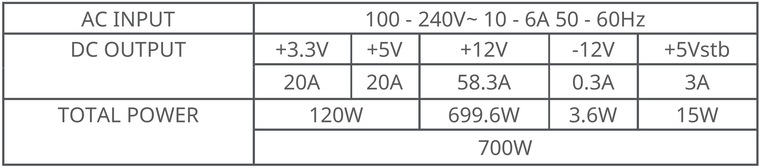

Нагрузочные характеристики:

Упаковка и комплектация

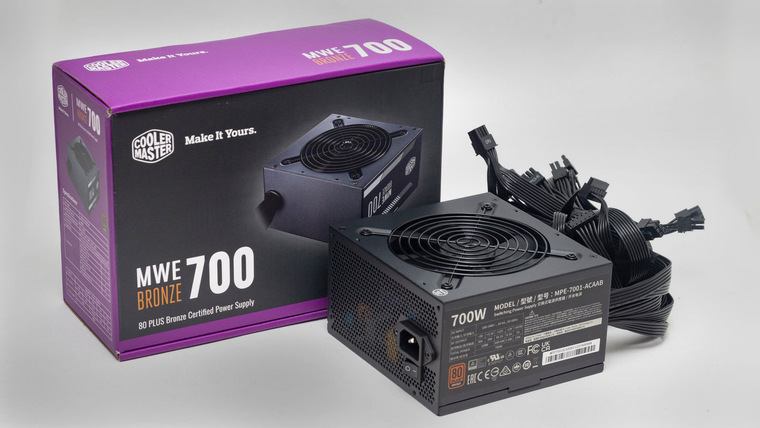

Поставляется изделие в картонной коробке с цветной полиграфией. На лицевой стороне фотография блока питания, его наименование (кстати, без приставки V2), и пиктограммы с особенностями.

С тыльной стороны подробные характеристики, описание технологий, описание кабелей и коннекторов, а также графики КПД и работы вентилятора.

Блок питания упакован в целлофан, фиксирующие демпферы отсутствуют. В комплекте винты для крепления к корпусу ПК и сетевой кабель с евро-вилкой. Имеется бумажная инструкция.

Кабели

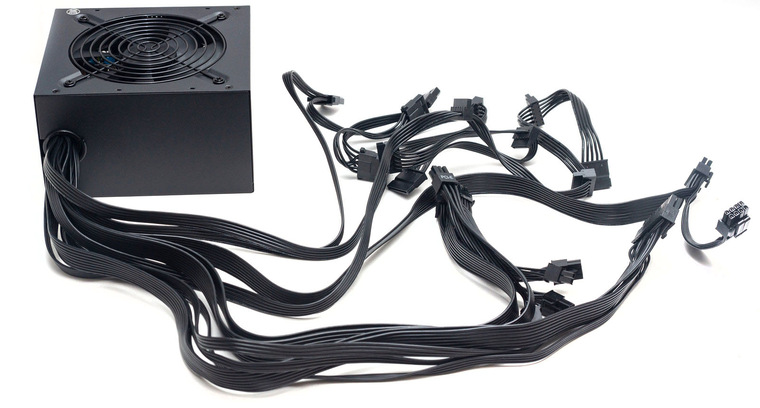

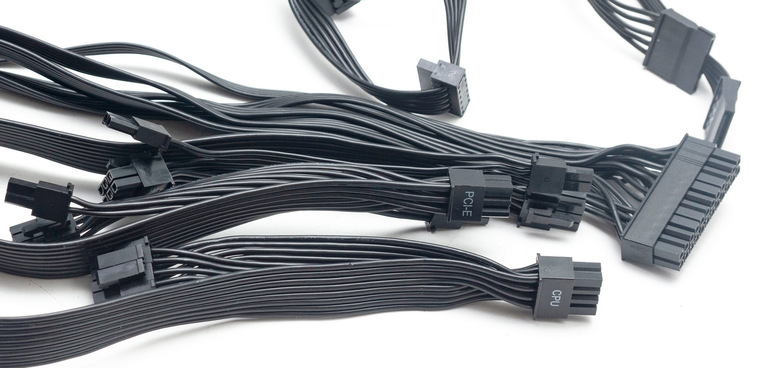

Кабели плоские, калибром 18AWG для питания периферии, и калибром 16AWG для питания VGA. Шлейфы в меру жесткие, укладываются удобно.

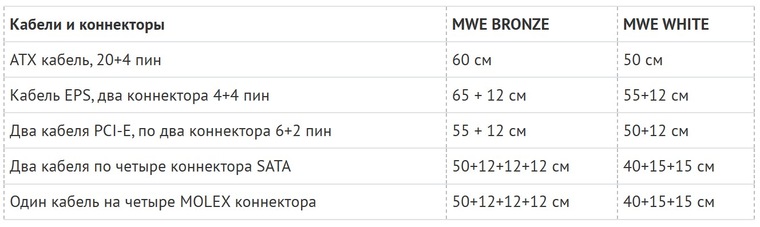

Длина кабелей и количество коннекторов питания периферии – мы нашли первое отличие от MWE White.

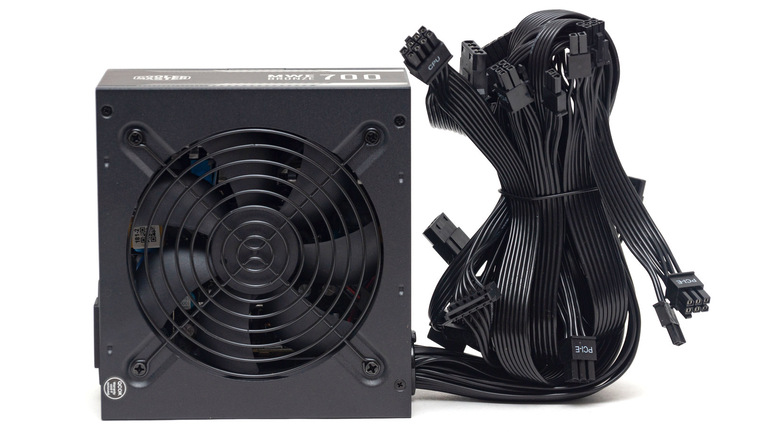

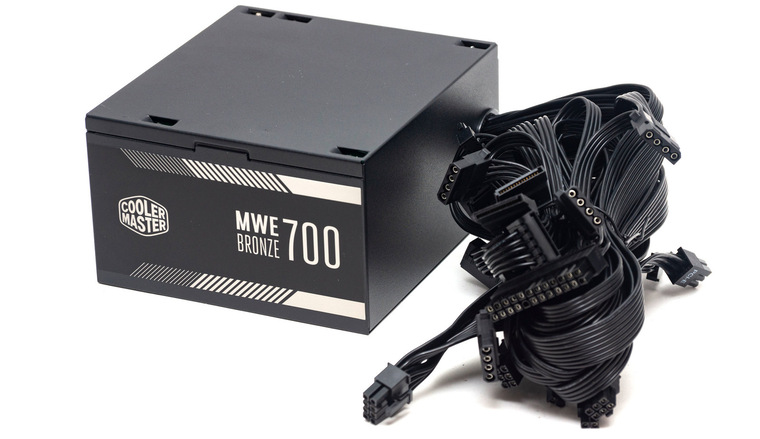

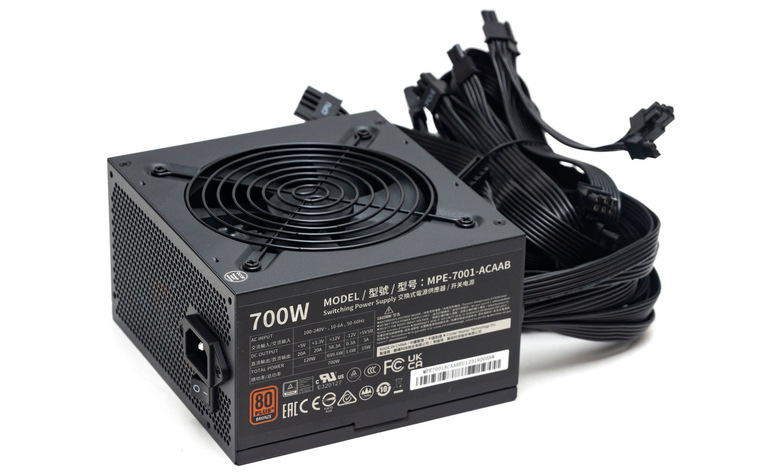

Внешний вид

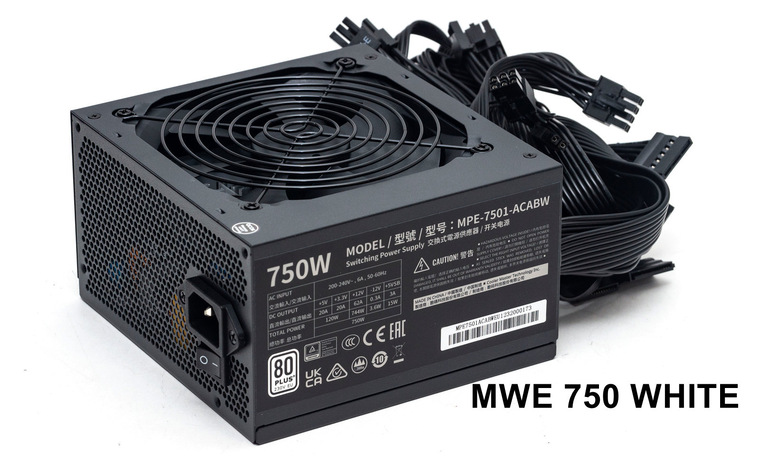

А вот по этому параметру – блоки питания как братья близнецы, разница в наклейках с указанием мощности.

На боковых гранях наклейки, с одной указание модели, с другой табличка с нагрузочными характеристиками.

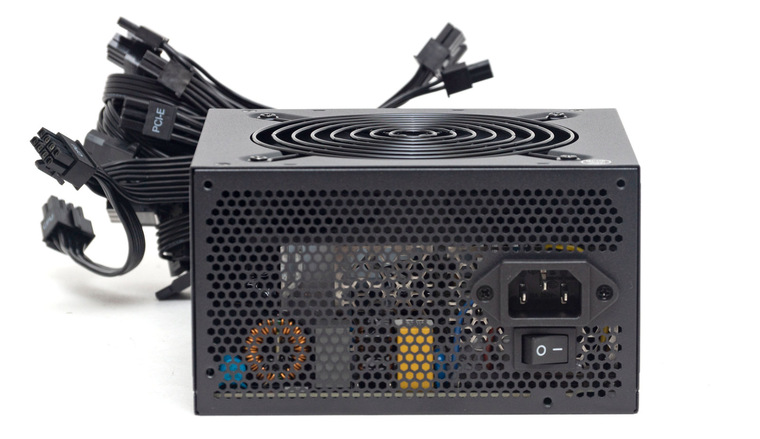

На лицевой стороне перфорация в виде сот, тумблер включения и вилка для подключения сетевого кабеля.

С тыльной стороны, на краю круглое окно для вывода кабелей с пластиковым кольцом для защиты оплетки.

Снизу круглый вырез, закрытый решеткой, шильдик с логотипом по центру отсутствует.

Охлаждение

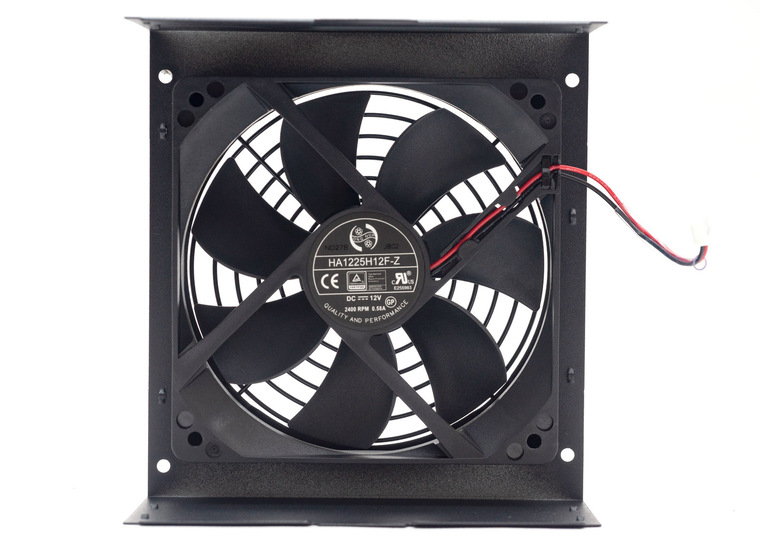

Здесь установлен семи лопастной вентилятор на гидродинамическом подшипнике HA1225H12F-Z на 2400 об/минуту.

На обороты влияет температура радиатора, отводящего тепло от мосфетов линии +12В, именно к ним крепится датчик.

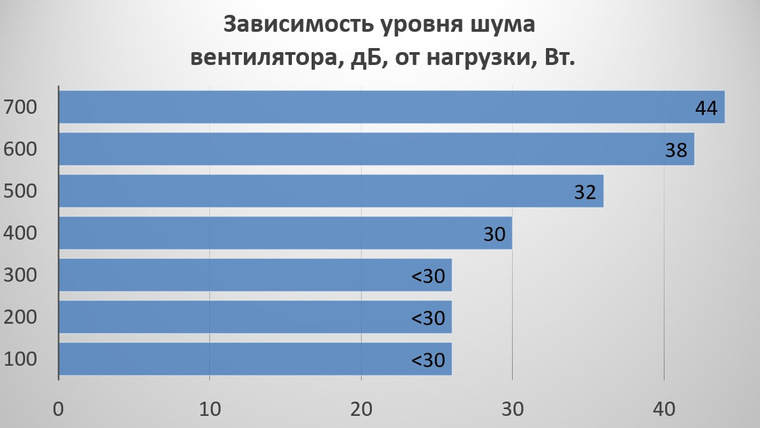

На низкой и средней нагрузке вентилятор тихий, на высоких оборотах он работает громко, но в пределах нормы, остальные системы охлаждения перекрывать не будет.

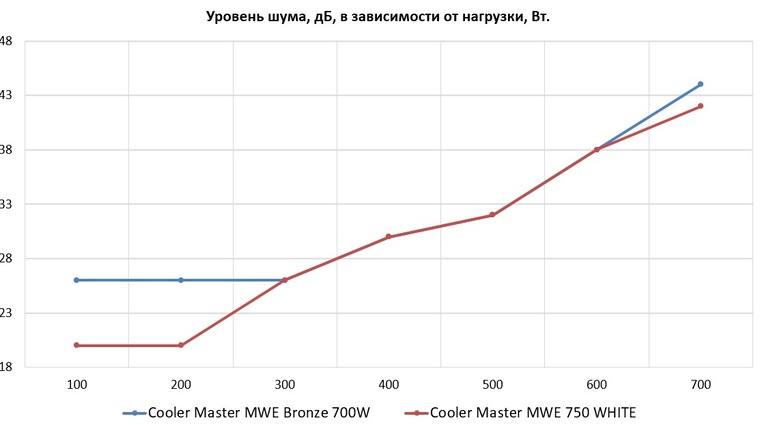

Модель вентилятора одинаковая, но по уровню шума отличаются, хоть и не значительно.

Схемотехника

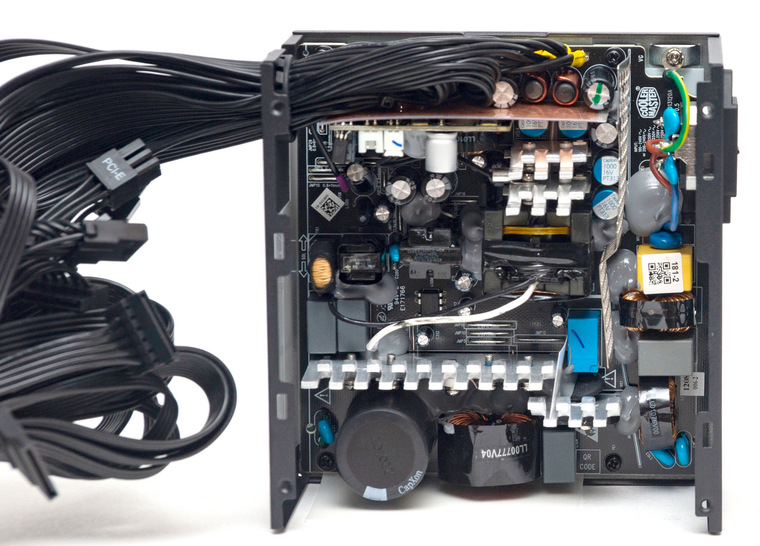

Все как мы и предполагали – все таже платформа Gospower с топологией полумоста, LLC-преобразователем, синхронным выпрямителем и DC-DC преобразователями. Данный вариант характерен для блоков питания 80 PLUS Gold, но там более высокий КПД за счет используемых комплектующих. Здесь надеемся увидеть тоже более энерго эффективные силовые элементы, чем в MWE White.

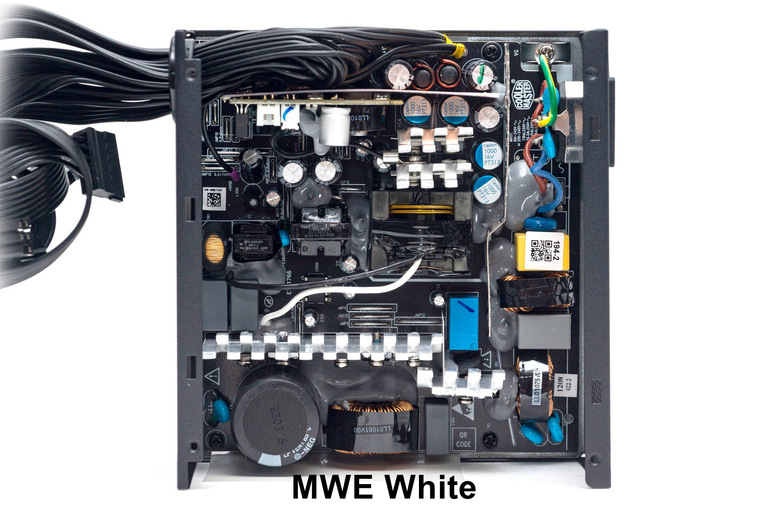

Как говорится - найдите отличия:

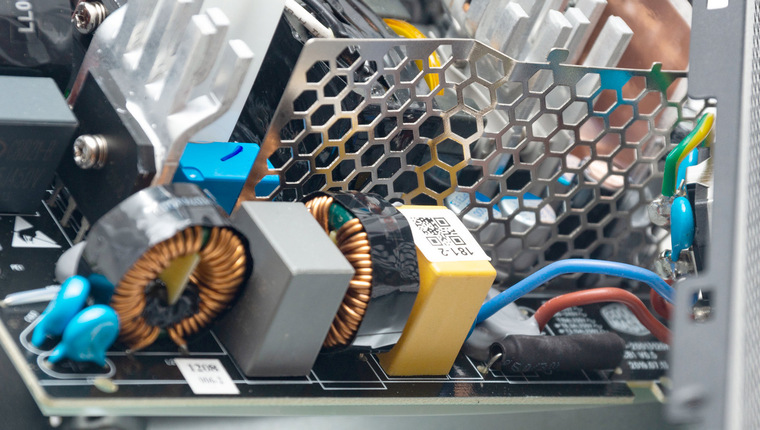

EMI-фильтр полноценный: четыре Y-конденсатора, два Х-конденсатора, два дросселя. Имеется варистор и плавкий предохранитель (у младшего брата автоматический).

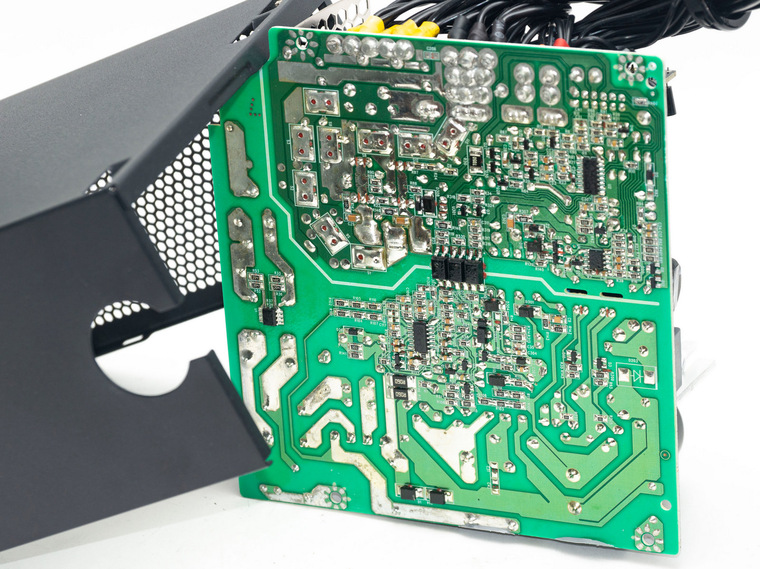

Установлены реле с термистором. С обратной стороны платы микросхема с резисторами разряжающие конденсаторы после выключения.

Выпрямитель переменного тока на основе диодного моста GBJ2508 (800 В, 25 А). В модели White был установлен 808-й на 8 А.

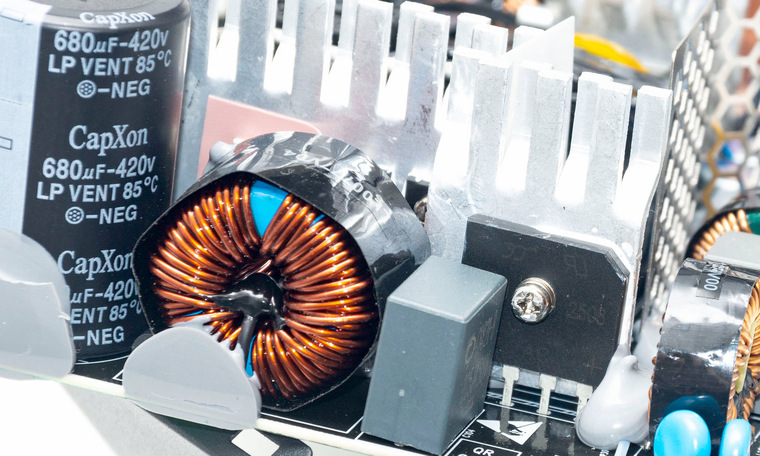

Высоковольтный конденсатор CapXon емкостью 680 мФ, рассчитанный на 420 В из температурной серии 85°С. Бренд тот же, но емкость выше, у White, там был на 560 мФ.

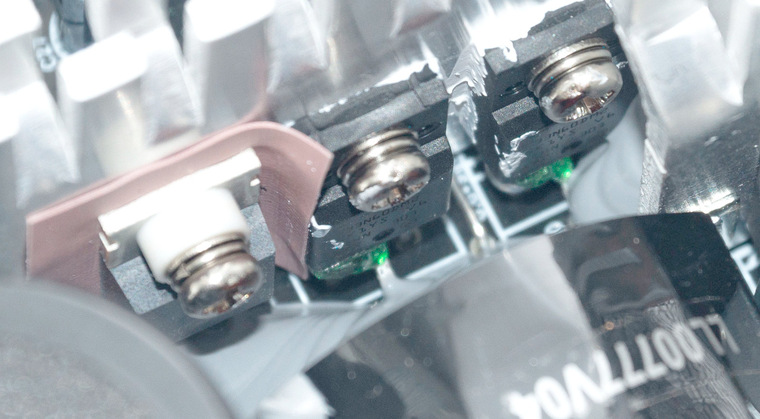

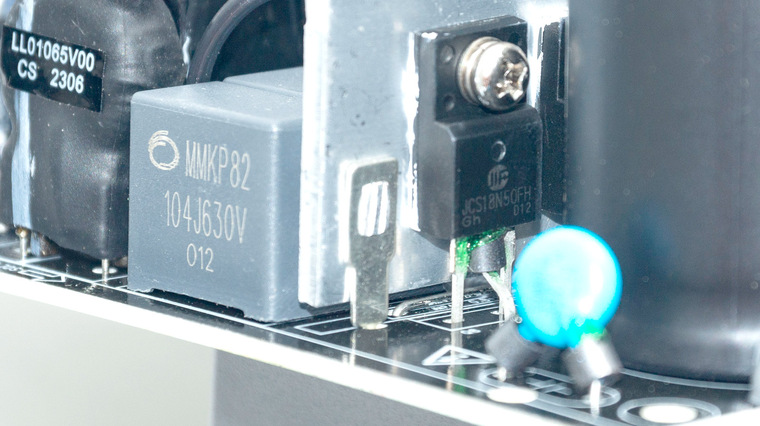

В APFC диод DS065J010 (650В, 10A) и два мосфета STMicroelectronics STP33N60DM2 (650В, 24А), в преобразователе два мосфета Jilin Sino-Microelectronics JCS18N50FH (500В, 18A) . Пока без изменений, лишь диод получше. В MWE 750 WHITE все мосфеты на этом радиаторе JCS18N50FH.

ШИМ-контроллеры CM6500UNX и Champion CU6901V находятся с обратной стороны платы. Здесь же супервизор IN1S313I-SAG.

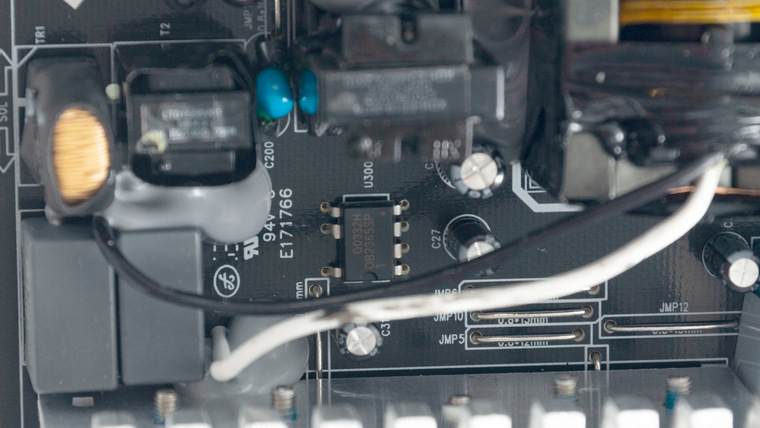

Пара конденсаторов и трансформатор с дросселем указывают на LLC-преобразователь. Возле трансформатора дежурного питания ШИМ-контроллер OB2365SP.

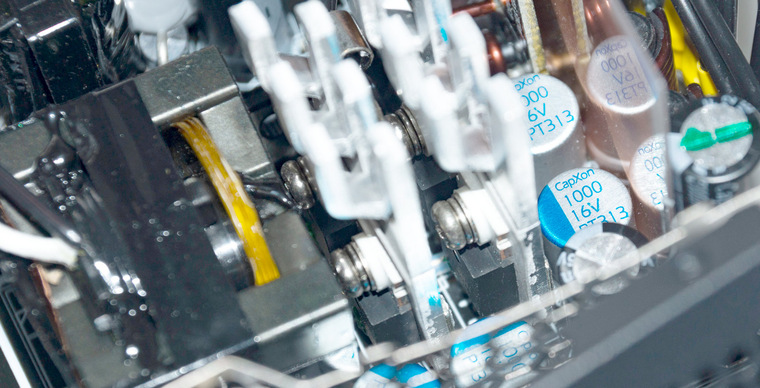

Рядом с основным трансформатором два радиатора с четырьмя ключами Nce Power NCEP40T11G (40В, 110A) канала +12В. Это на 10А меньше, чем у White, но и мощность БП ниже.

В этом месте между платой и корпусом находится термопрокладка.

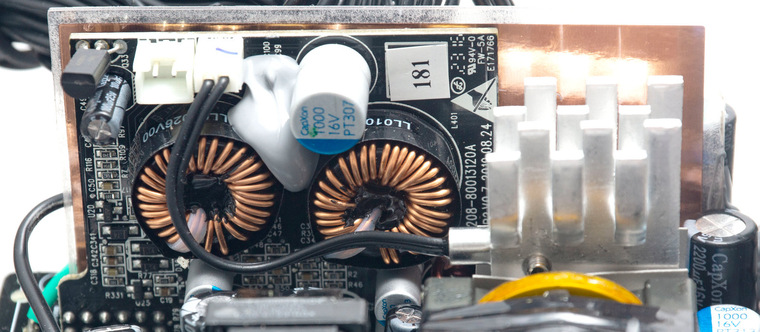

DC-DC преобразователи на дочерней вертикальной плате.

Здесь установлены четыре транзистора CRTD055N03L (30В, 50A), два операционных усилителя LM2904B и один контроллер APW7159C. Все идентично у обоих БП.

В фильтре конденсаторы CapXon – электролитические и полимерные.

Монтаж аккуратный, пайка качественная.

В результате, мы имеем практически идентичную сборку, на тех же самых мосфетах, предпосылок к более высокому качеству здесь мы не видим.

Тестирование

Стандарт АТХ предполагает отклонение напряжений не более ±5%, пульсации до 120 мВ по +12В и до 50 мВ по вторичным линиям. Эффективность для «Бронзового» сертификата от 85 до 88%.

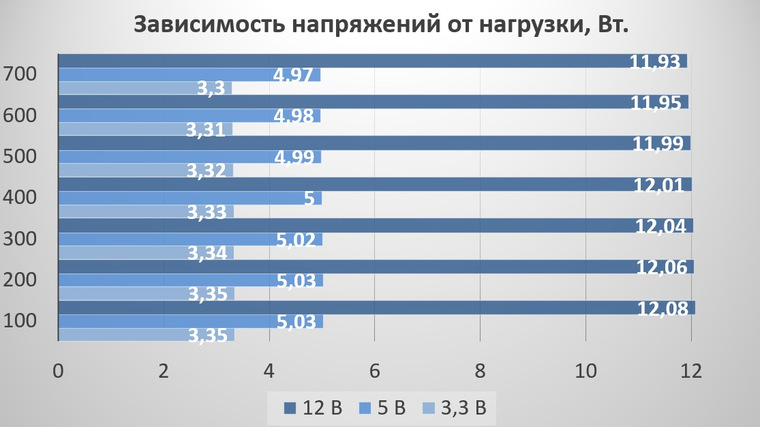

Нагрузку блок питания по всем линиям держит отлично, отклонения всего в 1-2%, что хороший показатель для подобной схемотехники и соответствует стабилизации для моделей с «Золотым» сертификатом 80+.

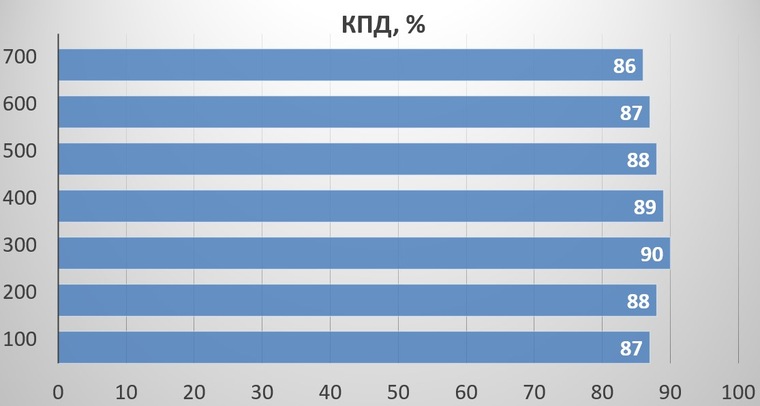

КПД ожидаемо высокий, перекрывает требования сертификата, что, впрочем, мы наблюдали и у модели MWE White (кстати, имеющей рейтинг Cybernetics Silver).

Пульсации низкие, в рамках стандарта.

По этим параметрам оба блока питания демонстрирует почти одинаковые результаты, отличия незначительные.

Заключение

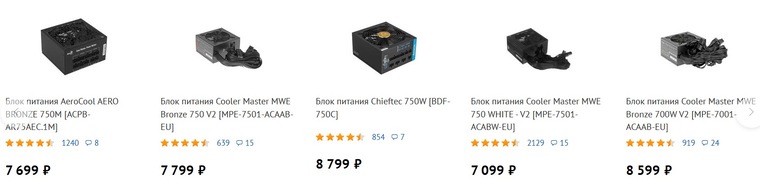

Cooler Master MWE Bronze 700W отличный блок питания по своим параметрам, но его стоимость может не позволить ему успешно конкурировать с моделями из одного ряда.

Осадочек после обзора остался, мы не увидели принципиальных отличий от модели Cooler Master MWE 750 WHITE.

Производитель сделал кабели на 5 см длиннее, увеличил гарантийный срок, оплатил сертификат 80 PLUS – и все, получайте новую модель на полторы тысячи дороже и на 50 Вт меньше мощности.

И если модель WHITE выглядит конкурентоспособной даже среди «Бронзовых» вариантов за счет более продвинутой схемотехники, то MWE Bronze, из-за своей высокой стоимости, уже не так впечатляет на фоне других моделей.

Плюсы:

• Схемотехника с LLC и DC-DC преобразователями.
• Стабильные напряжения под нагрузкой.
• Высокий уровень КПД.
• Низкие пульсации.
• Плоские черные кабели.
• Гарантия 5 лет.

Минусы:

• Высокая стоимость относительно конкурентов.
• Практически отсутствуют отличия от модели MWE 750 WHITE.
